LUXANO 2 in Sens- & DIMC-Ausführung –
smart, flexibel, kosteneffizient
Die LUXANO 2 SENS- & DIMC-Ausführungen vereinen intelligente Steuerung mit einfacher Installation und hoher Flexibilität. Über die integrierte NFC-Schnittstelle lassen sich Betriebsparameter wie Ausgangsstrom, Haltezeit, Dimmrampe und Abschaltautomatik präzise konfigurieren. Für die Steuerung wird nur eine zusätzliche Phase benötigt, wodurch Installationsaufwand und -kosten deutlich reduziert werden.
Einfache Montage
| Wirtschaftlicher Betrieb
| Umweltfreundlich und zukunftssicher
|
Parkhausbeleuchtung
Erfassungsbereich des Sensors
Je kleiner der Erfassungsbereichs eines Sensors ist, desto mehr Leuchten mit Sensoren müssen installiert werden. Der in der LUXANO 2 SENS eingebaute Sensor verfügt über einen sehr großen Erfassungsbereich, der unter idealen Bedingungen einen Bereich von ca. 80 m² abdeckt. Ein Vorteil, der sich in deutlich reduzierten Investitionskosten niederschlägt.

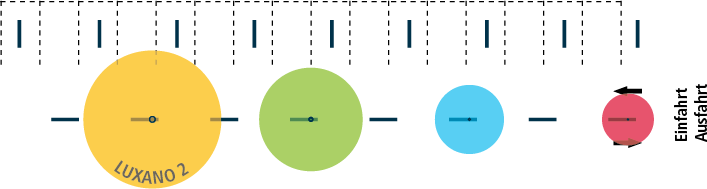

Erfassungsbereiche von Sensoren
|  |
10 m (≈ 80 qm)
8 m (≈ 50 qm)
6 m (≈ 30 qm)
5 m (≈ 20 qm)

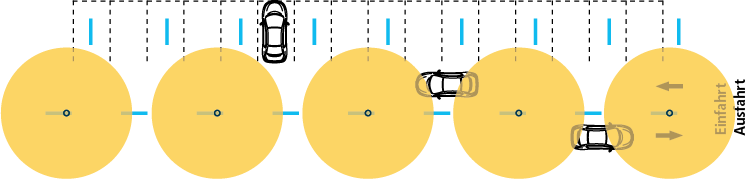

Platzierung der Leuchten mit Sensoren – Variante 1: Vollständige Flächenerfassung
Bei dieser Variante wird eine möglichst breite Abdeckung der Fläche durch Sensoren angestrebt. Wird der Erfassungsbereich eines Sensors betreten, schalten alle der betreffenden SENS-Leuchte zugeordneten DIMC-Leuchten auf 100% Helligkeit. Bei Verwendung eines DALI-Lichtmanagementsystems ist eine flexible Zuordnung der Leuchten möglich. Das Verhältnis DIMC-Leuchten zu SENS-Leuchten beträgt bei diesem Beispiel ungefähr 1:1.
Leuchten
|  |
9 Leuchten ohne Sensor
Parkbuchten

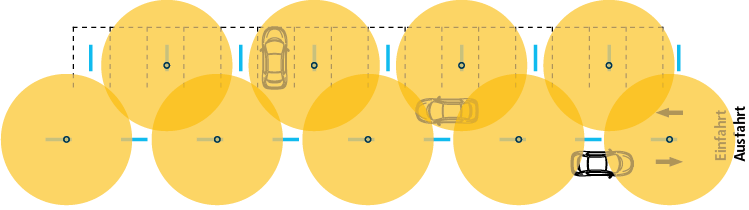

Platzierung der Leuchten mit Sensoren – Variante 2: Sicherheitsrelevante Flächenerfassung
SENS-Leuchten werden an Auf- und Abfahrten zu den Parkebenen, vor Ein- und Ausgängen, über der Fahrbahn und am Parkscheinautomaten platziert. Eine Dauer-Grundbeleuchtung von 10 % sorgt für Orientierung und erhöht das Sicherheitsgefühl im gesamten Parkhaus. Daher ist keine Erfassung der kompletten Fläche durch Sensoren erforderlich. Nur jede vierte Leuchte benötigt einen Sensor (Verhältnis 3:1) – dadurch werden Investitionskosten gespart.
Leuchten
|  |
Planungsbeispiel: Tiefgarage
Objektdaten:
|
|
|
Leuchtenparameter:
|
|
|

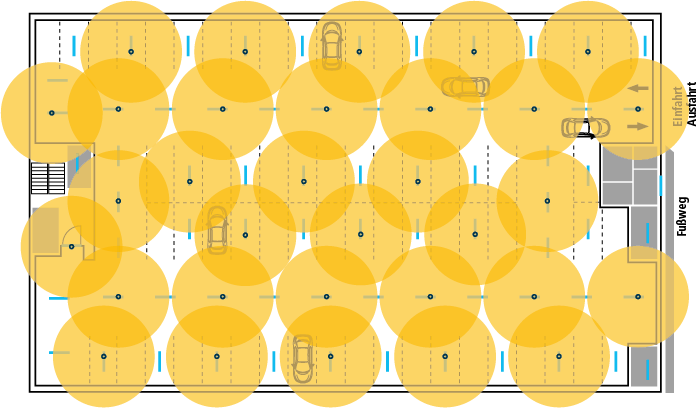

Beispiel 1: Vollständige Flächenerfassung
- 57x 167 15L60G2 DIMC, 6000 lm, 43 W
- 32x 167 15L60G2 SENS, 5810 lm, 36 W
Die SENS-Leuchten sind direkt über der Fahrbahn, über den Parkbuchten sowie am Treppenhauszugang platziert, um eine möglichste breite Abdeckung der Flächen zu erreichen.

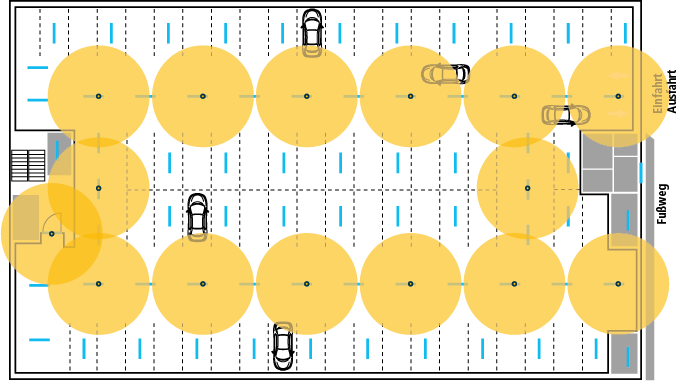

Beispiel 2: Sicherheitsrelevante Flächenerfassung
- 74x 167 15L60G2 DIMC, 6000 lm, 43 W
- 15x 167 15L60G2 SENS, 5810 lm, 36 W
Die SENS-Leuchten sind direkt über der Fahrbahn sowie am Treppenhauszugang platziert. Die Parkbuchten selbst werden nicht durch Sensoren erfasst.
Einsparpotenzial
Das Einsparpotential durch Verwendung von Sensoren ist hoch. Wenn wir davon ausgehen, dass die Tiefgarage am Tag über einen Zeitraum von 12 h nahezu ständig frequentiert ist, in der Nacht jedoch deutlich weniger Bewegungen detektiert werden, kann angenommen werden, dass die Betriebszeit mit 100 % Licht bei 14 h (12 h am Tag und 2 h in der Nacht) liegt. Für den gedimmten Betrieb wird eine Betriebszeit von 10 h angenommen.
| Beleuchtungsanlage: konventionell ohne Sensorik | LED-Beleuchtungsanlage: | ||||
| Beispiel 1 | Beispiel 2 | ||||
| DIMC-Leuchten | SENS-Leuchten | DIMC-Leuchten | SENS-Leuchten | ||
| Anzahl | 89 | 57 | 32 | 74 | 15 |
| Leistung 100 % Licht | 110 W | 43 W | 36 W | 43 W | 36 W |
| Leistung 10% Dimmbetrieb | 0 W | 6 W | 5 W | 6 W | 5 W |
| Betriebsdauer 100 % | 24 h | 14 h | 14 h | 14 h | 14 h |
| Betriebsdauer 10 % | 0 h | 10 h | 10 h | 10 h | 10 h |
| Leistungsaufnahme * | 85.760 kWh/a | 20.244 kWh/a | 20.914 kWh/a | ||
| Stromkosten (0,30 €/kWh) * | 25.728 €/a | 6.073 €/a | 6.274 €/a | ||
| CO2 Äquivalent * | 33 t/a | 8 t/a | 8 t/a | ||
Im direkten Vergleich der beiden Beispiele sind die Anschaffungskosten für die Leuchten in Beispiel 2 um ca. 10 % niedriger. Der Energieverbrauch hingegen ist in Beispiel 2 geringfügig niedriger.
Parkhausbeleuchtung mit Lichtmanagementsystem LIMAS Line PRO
Die aufgeführten Leuchten sind auch in DIMD-Ausführung mit DALI 2-Schnittstelle für den Betrieb an unserem Lichtmanagementsystem LIMAS Line PRO lieferbar.
Der Einsatz von LIMAS Line PRO bietet u.a. folgende Vorteile:
|  |
