Spo(r)t on!

Sportstätten optimal ausgeleuchtet

Ob Kleinfeldanlagen, Sportplätze oder Trainingsgelände für Fußball, Hockey, Tennis etc., mit den leistungsstarken, energieeffizienten und langlebigen Scheinwerfern der AREALO 2 beleuchten Sie Sportstätten stets optimal – selbstverständlich unter Berücksichtigung der Anforderungen der DIN 12193.

Einfache, kostengünstige Montage
  • Geringes Gesamtgewicht, geringe Mastbelastung
  • Schneller elektrischer Anschluss durch von außen zugänglichen Anschlussraum
  • Einfacher EVG Tausch, kein Steiger erforderlich (OV-Ausführung)
Höchst wirtschaftlicher Betrieb
  • Hocheffiziente Lichtausbeute bis zu
    184 lm/W
  • Extrem lange Lebensdauer L90 > 100.000 h
  • Maximale Energiekostenersparnis durch bedarfsgerechte Lichtsteuerung mit LIMAS Air
Umweltfreundlich & zukunftssicher
  • GreenLine-Leuchte: herausragend nachhaltiges Produktdesign
  • Umweltfreundlich, keine Lichtemission in den oberen Halbraum, ULOR = 0
  • Nachhaltig, Komponenten austauschbar

Intelligente Steuerungsmöglichkeiten

Die Flutlichtanlage einer Sportstätte einfach nur ein- und auszuschalten ist weder effizient, noch kostensparend und umweltfreundlich. Daher sollten bei der Umrüstung auf LED-Leuchten auch grundsätzlich mögliche Steuerungsfunktionen in Betracht gezogen werden.

Dimmen

Der einfachste Weg ist die Flutlichtanlage über DALI zu dimmen.  Da die maximale Beleuchtungsstärke in der Regel nur für den Spiel- und Wettkampfbetrieb benötigt wird, kann durch stufenloses Dimmen der Leuchten, oder Einschalten von voreingestellten Beleuchtungsniveaus im Trainingsbetrieb, das Licht sinnvoll reguliert werden.

Dies ist mit der DIMD Ausführung der AREALO 2 und einer DALI-Verkabelung zu den Masten problemlos möglich und sorgt für eine hohe Energiekosteneinsparung.

Mehr zu DALI

LIMAS Air

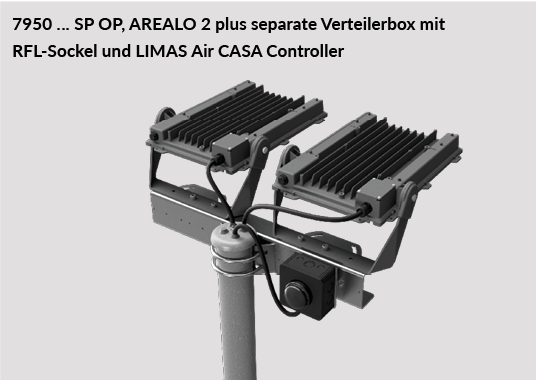

Mit RFLO-Leuchten und Lichtmanagementcontroller (RFL LIMAS Air HUB TRI) wird Ihre Flutlichtanlage smart. Konfiguration und Steuerung erfolgen mittels kostenloser App per Smart Device – einzeln pro Leuchte, in Gruppen oder pro Masteinheit (Zubehör erforderlich). In Verbindung mit Tastern sind auch vorprogrammierte Szenen komfortabel abrufbar, bspw. Wettkampfbetrieb, Training oder Halbfeldbeleuchtung. Hierzu ist weder eine Internetverbindung noch ein Gateway erforderlich. Diese effiziente und bedarfsgerechte Steuerung reduziert Betriebszeiten und spart ein Höchstmaß an Energiekosten.

Mehr zu LIMAS Air LIMAS Air Systemkomponenten
Förderzuschüsse bis zu 80%

Fördergelder gibt es sowohl vom Bund im Rahmen der Kommunalrichtlinie, als auch von den jeweiligen Landessportverbänden, die in der Spitze kumuliert derzeit bis zu 80% betragen können - wir beraten Sie gerne!
Einen Überblick über aktuelle Fördermöglichkeiten finden Sie bei unseren Förderprogrammen.

Mehr erfahren



Planungsbeispiele Sportplatzbeleuchtung


Planungsgrundlage ist die DIN EN 12193. In ihr sind klare Standards für die Beleuchtungsstärke, Gleichmäßigkeit, Blendungsbegrenzung und Farbwiedergabe bei unterschiedlichen Beleuchtungsklassen definiert.


Beleuchtungsklassen

1

Hochleistungswettkämpfe • internationale und nationale Wettbewerbe mit hohen Sehanforderungen • Hochleistungstraining

2

Wettkämpfe mit mittlerem Niveau • regionale Wettbewerbe mit mittleren Sehanforderungen • Leistungstraining

3

Einfache Wettkämpfe • örtliche Wettbewerbe • Schulsport • Allgemeiner Freizeitsport • Allgemeines Training



Anforderungen

Beleuchtungsklasse  mittlere horizontale
Beleuchtungsstärke (Em)
Gleichmäßigkeit (Uo)
1≥ 500 lx≥ 0,7
2≥ 200 lx≥ 0,6
3≥ 75 lx≥ 0,5

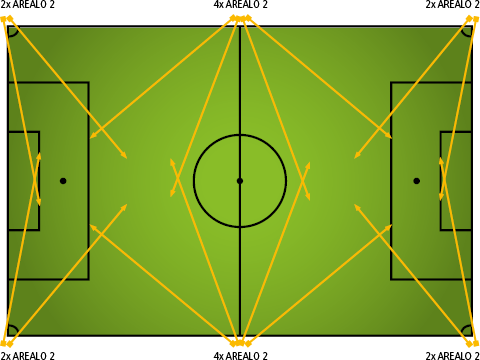

Beispiel I: Fußballplatz, Beleuchtungsklasse 3, 6-Mastanlage
Anlagedaten

Spielfeldgröße nach FIFA: 105 x 68 m
Lichtpunkthöhe: 16 m
Mastabstand zum Spielfeld: 3 m
Wartungsfaktor: 0,90

Lichttechnische Anforderungen

Mittlere horizontale Beleuchtungsstärke: ≥ 75 lx
Gleichmäßigkeit: ≥ 0,5

Leuchtentypen:

16 x AREALO 2 7950 14404SP OP RFLO
16 x RFL LIMAS Air HUB TRI

Ergebnis:

Mittlere Beleuchtungsstärke (LF 740): Em = 82 lx
Mittlere Beleuchtungsstärke (LF 730): Em = 78 lx
Gleichmäßigkeit: Uo = 0,62
ULOR: 0 %
Leistung: 6,9 kW

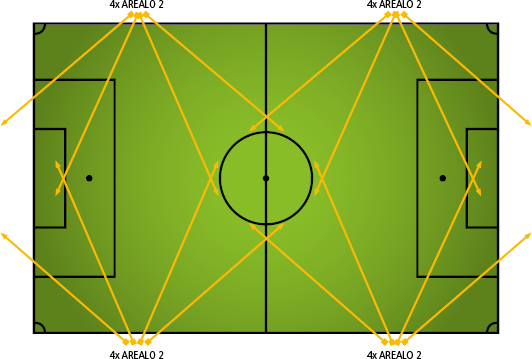

Beispiel II: Fußballplatz, Beleuchtungsklasse 3, 4-Mastanlage
Anlagedaten

Spielfeldgröße nach FIFA: 105 x 68 m
Lichtpunkthöhe: 16 m
Mastabstand zum Spielfeld: 3 m
Wartungsfaktor: 0,90

Lichttechnische Anforderungen

Mittlere horizontale Beleuchtungsstärke: ≥ 75 lx
Gleichmäßigkeit: ≥ 0,5

Leuchtentypen:

16 x AREALO 2 7950 14404SP OP RFLO
16 x RFL LIMAS Air HUB TRI

Ergebnis:

Mittlere Beleuchtungsstärke (LF 740): Em = 83 lx
Mittlere Beleuchtungsstärke (LF 730): Em = 78 lx
Gleichmäßigkeit: Uo = 0,55
ULOR: 0 %
Leistung: 6,9 kW

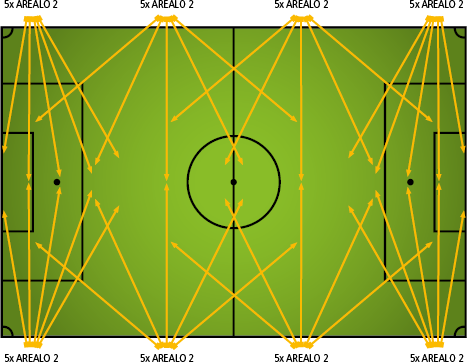

Beispiel III: Fußballplatz, Beleuchtungsklasse 2, 8-Mastanlage
Anlagedaten

Spielfeldgröße nach FIFA: 105 x 68 m
Lichtpunkthöhe: 18 m
Mastabstand zum Spielfeld: 3 m
Wartungsfaktor: 0,90

Lichttechnische Anforderungen

Mittlere horizontale Beleuchtungsstärke: ≥ 200 lx
Gleichmäßigkeit: ≥ 0,6

Leuchtentypen:

40x AREALO 2 7950 14404SP OP RFLO
40 x RFL LIMAS Air HUB TRI

Ergebnis:

Mittlere Beleuchtungsstärke (LF 740): Em = 217 lx
Mittlere Beleuchtungsstärke (LF 730): Em = 206 lx
Gleichmäßigkeit: Uo = 0,79
ULOR: 0 %
Leistung: 17,3 kW



AREALO 2 RFL

AREALO 2 RFL

LED-Großflächenstrahler mit Ready for Light Management System
Flyer AREALO 2

AREALO 2 Sportstätten Flyer

Weitere Informationen zu AREALO 2 und dem Einsatzbereich Sportstätten
